目前,鐵科院勞衛所與我公司生產的真空卸污單元相繼在北京、上海、沈陽、廣州、武漢、南京、西安等大型檢修基地和車站使用,目前真空卸污單元已在全國80多個站點安裝并使用, 設備運行穩定,性能良好,滿足我國鐵路發展的要求,真空卸污單元的使用從根本上解決了污物沿線路直排造成的環境污染,體現了我國可持續發展的戰略方針和節能環保的時代理念。
1.1名稱型號
名稱:在線式列車真空卸污系統
1.2基本組成

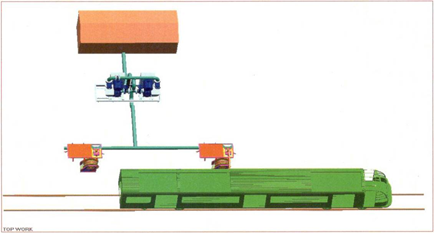

真空卸污系統組成示意圖
真空卸污系統由凸輪泵機組、真空卸污管道、盤繞式抽吸單元及信息管理控制操作臺組成。
2. 產品主要性能
2.1 能在環境溫度-10℃~+45℃,海拔不高于2200米,月平均濕度不大于90%的環境條件下無故障連續運行 。
2.2 能夠同時滿足2列16輛編組(或4列8輛編組)的列車污物箱的排空作業。卸污效率按照600升污物箱容積計算, 16輛編組列車卸污作業時間小于24分鐘, 8輛編組列車卸污作業時間小于12分鐘。
2.3 每條真空管道可允許4個卸污點同時作業;單個600升污物箱的排空時間小于3分鐘。
2.4 系統真空度保持在-40kPa~-70kPa之間,并可在此區間調節:管路末端真空度不少于-30kPa, 能保證500米距離的卸污效率。
2.5 凸輪泵機組、卸污管道、抽吸單元以及整個系統各部分完全密封, 無泄漏,無異味。
2.6 凸輪泵機組采用PLC全自動控制,機組控制箱顯示屏可顯示設備運行狀態、真空度、故障報警等信息,各運行參數可根據要求通過顯示屏界面進行修改。
2.7 系統具有信息顯示與傳輸功能, 能將系統現場數據信息傳至中央信息系統, 實現對設備的在線監測和運行狀態跟蹤 。 信息傳輸內容: 設備停啟狀態、故障報警狀態、真空度。
2.8 系統具有信息顯示與傳輸功能, 能將系統現場數據信息傳至中央信息系統,實現對設備的在線監測和運行狀態跟蹤。預留有與用戶的動車組信息化管理系統的接口, 通信協議、 信息內容及格式符合鐵道部?鐵路動車段(所)信息系統設計規范?中有關規定。
2.9 系統設有各種保護報警功能:電機過載保護報警、凸輪泵超時保護報警、真空度過高保護報警、低真空保護報警、凸輪泵維修周期報警等 。
2.10 凸輪泵機組由2臺凸輪泵并聯組成,可単系作業或雙泵作業,滿足設備備用和冗余能力的需要。機組模塊化集成裝配 。
2.11 抽吸単元有電動盤繞式和垂掛式,模塊化集成裝配。電動盤繞式単元吸污時軟管自由拉伸, 收回時電動控制盤繞,作業流程方使、快速。
3. 產品主要技術參數
3.1 凸輪泵機組
抽吸能力: 2×160 m3/h
設定真空度范圍: -40KPa~-70KPa, 可調節
可通過固體顆粒直徑: Φ70mm (毛巾等特殊物件均能抽吸)
抽吸最大真空度控制方式: -80KPa
控制方式: PLC
機組功率: 2×22KW
供點電源: AC380V,50Hz
機組外形尺寸: 2900mm×1050mm×1800mm(L×W×H)
3.2 抽吸單元
型式: 電動盤繞柜式/T型/柜式
作業半徑: 10m
抽吸軟管: DN50,PU加強筋透明軟管,耐-80KPa真空
卸污快速接頭: 2.5 D型陰端接頭
控制方式: 自動+手動開關
電機功率: 0.42KW
供電電源: AC380V、AC220V,50Hz
外形尺寸: 960mm×600mm×900mm(L×W×H)
3.3 真空管道
真空主管: Dn160, HDPE100, PN1.0MPa
真空支管: Dn63/DN75, HDPE100, 1.0MPa
4. 產品部件介紹
4.1 凸輪泵機組
4.1.1 原理
凸輪泵機組是利用凸輪泵對空轉不敏感的特性來完成抽吸真空及污物的作業。凸輪泵是轉子為凸輪形狀的一種容積泵,兩個軸在同步齒輪的驅動下相對運轉,可雙向工作。列車污物的抽吸過程是利用氣流帶動液體流來完成的,因此管道與凸輪泵腔內始終是一種氣液混合狀態, 即使在這種狀態下凸輪泵也能夠達到平穩的工作狀態。凸輪泵機組采取兩臺凸輪泵并聯方式, 作業能力互相備用和補充。機組的工作通過PLC全自動控制。

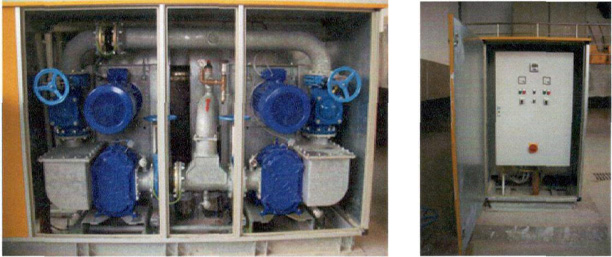

凸輪泵真空機組
4.1.2 組成
機組為一體化布局,由2臺凸輪泵、底座、進口管組成、出口管組成、機器間、控制箱等部分組成,另有加熱裝置等附件。
◆凸輪泵是機組的核心設備,負責完成抽吸和排泄功能;泵電機頂置,皮帶傳動;兩臺泵轉向相反,并聯對稱布置。
◆底座用以支撐整個機組,安裝時與地基連接;主材為槽鋼,焊接結構。
◆進口管組成與卸污主管連接,包含有閘閥、真空表、壓力傳感器等部件,規格DN150。
◆出口管組成與排污管道連接,包含有閘閥、止回閥等部件,規格DN150。
◆機器間對機組起防護作用;鋁合金框架結構,各門板及頂板有活動鎖具可拆卸,門板內夾有保溫材料;門板上設有排風裝置。
◆加熱裝置有4組,布置在兩泵的進出口底部。
4.1.3 主要參數及說明
◆抽吸能力: 2×160 m3/h
根據不同的使用環境和條件選擇不同型號的機組,如凸輪泵型號為 VX186-184QM。此型號凸輪泵特性曲線顯示,在出口壓力為0.2MPa的時,在列車卸污的工況下,泵流量可以在160~200 m3/h之間選擇,對應160 m3/h流量的泵轉速為400rpm。
◆設定真空度范圍: -40KPa~-70KPa,可調節
與真空度設定范圍有關的主要因素有:管路末端的抽吸效率,機組工作的穩定程度,控制程序的合理性。一般標準的設定值是-45KPa~-65KPa,也可以根據現場的需要做適當調整,設定操作在機組控制箱的顯示屏上進行。
◆可通過固體顆粒直徑: Φ70mm (毛巾等特殊物件均能抽吸)
此通過能力是該型號凸輪泵的固有能力。系統中抽吸單元的通徑最小(DN50),因此污物及雜質如果能通過抽吸單元,就一定能通過凸輪泵,一般不會因雜質顆粒過大帶來機組方面的故障。泵對毛巾等長纖維物件通過能力很好。
◆抽吸最大真空度: -80KPa
此真空度是 VX186-184QM凸輪泵的最大抽吸真空,這說明該泵用于抽吸列車污物真空能力是足夠的,系統無論在何種情況下最大真空不會超過這個數值,因此也不會因真空帶來什么意外的損害 。
◆控制方式: PLC
PLC控制方式對修改系統控制程序、運行參數、具體情況的特殊設定都非常方便。
◆機組功率: 2×22KW
每臺泵配備的電機功率為22KW,機組功率為44KW。
◆供電電源: AC380V, 50Hz
機組工作需要正常AC380V的動力電源,系統的控制電源是DC24V。
◆加熱功率:1200W
根據機組使用溫度(-5℃~45℃)的要求,機組內部配備4組加熱裝置,每組功率300W,能自動將機組內溫度控制在3℃~8℃之間,保證環境溫度處于下限時機組正常工作。
◆機組外形尺寸: 2900mm×1050mm×1800mm (L×W×H)
4.1.4控制說明
凸輪泵機組的控制系統基于PLC設計,主要運行程序的輸入信號為入口管道中真空度的變化,運行狀態通過控制箱面板上的數據顯示屏顯示,控制參數可在顯示屏上輸入修改。
◆主要工作模式:手動模式;自動模式;遠程控制模式(可選項) 。
◆主要運行程序
機組吸污管入口安裝一壓力傳感器提供真空度模擬量輸入;機組工作的真空度達到設定區間上限時泵啟動,區間下限時泵停止;一般只有一臺泵作業,另一臺泵作為備用設備,當一臺泵能力不夠或故障時系統才設定另一臺泵加入 。
◆主要故障檢測及報警
*電機過載保護報警:熱繼電器動作,機組報警并停機,說明電機或泵有故障。
*凸輪泵超時保護報警:泵連續運行40分鐘(可修改)不停機,機組報警并停機,說明系統有比較大的泄漏。
*真空度過高保護報警:設定值達到-75KPa,機組報警并停機,說明安全閥和真空度控制同時失效,報警并停機。
*低真空保護報警:設定值達到-30KPa延時,機組報警,此狀態持續30分鐘不消失則停機,說明系統有比較大的泄漏,也可能轉子磨損較大需維修。
*凸輪泵維修周期報警:設定凸輪泵運行到維修周期對應的小時數報警,提示管理人員檢修。
◆按照《鐵路站場真空卸污系統技術條件》要求,機組控制箱中配置一塊以太網通信模塊,采用以太網接口方式,RJ45端口輸出,作為機組控制系統并入中央信息控制網路的硬件接口,PLC程序的編寫遵循TCP/IP通信協議,一旦接入網絡即可進行通信,實現設定信息的傳送。機組設定有遠程控制箱,能滿足現場遠程控制的需求。
4.1.5安裝
機組選裝在混領土基礎上,基礎預留進出口管和地腳螺栓孔。機組整體吊運安裝,通過10條M20地腳螺栓與基礎連接緊固。

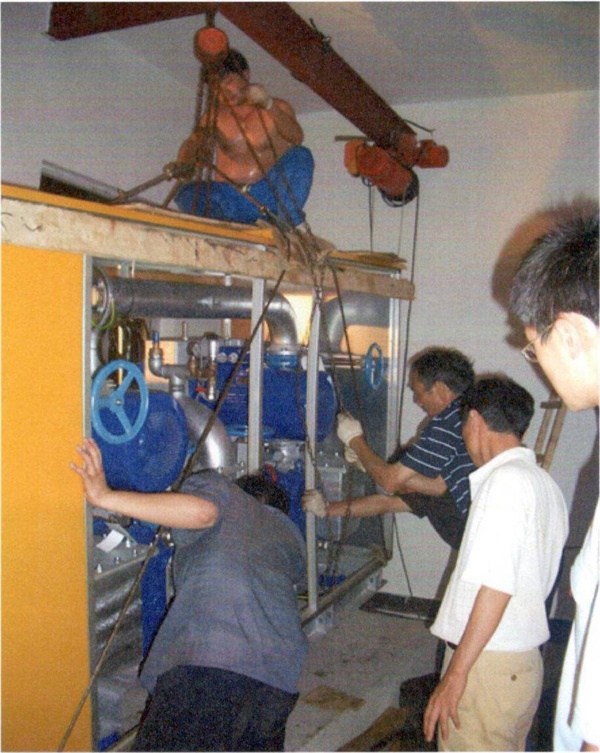

真空主機吊裝
4.2抽吸單元
4.2.1原理
盤繞式抽吸單元是吸污作業的終端部件,作業半徑為10米。作業軟管盤繞在圓形滾筒機構上。機構由超低速電機帶動,通過鏈輪傳動機構及電磁離合器帶動滾筒轉動, 滾筒的轉動帶動軟管收放,作業完畢軟管收回后,電機自動停轉。
4.2.2組成
盤繞式抽吸單元為一體化緊湊型布置,主要部件有:電機、傳動機構、支座滾筒組成、吸污軟管組成、控制箱、外罩等

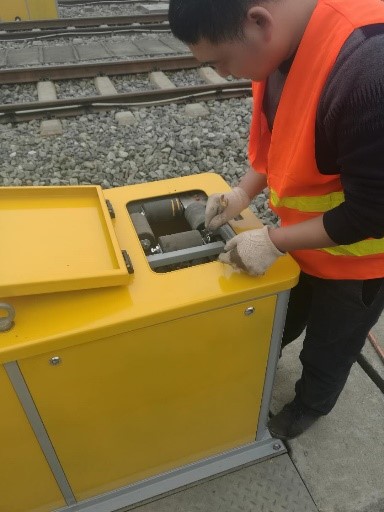

盤繞抽吸單元
◆抽吸單元作業開始時軟管隨作業人.員拖動自然釋放,電機負責軟管收回時的驅動。
◆傳動機構負責將電機的驅動力矩傳遞到滾筒上,主要包含鏈輪、鏈條、等主要部件。
◆支座滾筒組成用以支撐連接整個單元, 包含支座、 滾筒、 進出管連接件、下脫架等主要部件。
◆吸污軟管組成用來連接列車污物箱排污口與抽吸單元,包含軟管、球閥和快速接頭。
◆控制箱用來完成單元的電機、操作開關的控制。
◆外罩對單元起防護作用,也用于安裝吸污軟管的導向拖架機構。
4.2.3 主要參數及說明
◆作業半徑: 10m
10m為抽吸單元的標準作業半徑 計算長度是伸出單元的軟管有效作業長度 。
◆抽吸軟管: DN50
抽吸軟管為專門按照作業條件定做的Pu加強筋透明軟管,重量輕,柔韌性好,耐氣候,在使用溫度范圍下限軟管不變硬。軟管耐真空值-80KPa, 在凸輪泵能力范圍內不會出現吸扁的情況 。
◆卸污快速接頭: 2.5 D型陰端接頭
不銹鋼材料,與列車污物箱排污口完美對接,減重設計使操作更加方便靈活。
◆控制方式:自動+手動開關
此種控制方式主要是使現場作業人員根據工作情況和操作習慣有一個靈活的選擇, 以利于提高工作效率。
◆電機功率: 0.42KW
為驅動抽吸單元圓盤的步進電機功率。
◆供電電源: AC380V/220V, 50Hz
◆外形尺寸: 960mm×600mm×900mm (L×W×H)
4.2.4 控制說明
抽吸軟管的向外拉伸是自由拉伸,操作者手持軟管端部向外拉伸帶動圓盤旋轉釋放出軟管。 軟管需要收回時需要啟動電機,電機的啟動方式設有手動開關和遙控開關兩種方式。手動開關安裝在單元頂門內的支架上,由操作者即時操作,需要啟動或停止時即按下此開關。電機啟動后延時20秒會自動停止(此時間是收回10m軟管的時問),抽吸單元的頂蓋關閉后也會觸動控制開關使電機停止,這樣可以簡化操作流程、避免故障。
4.2.5 伸縮架空式抽吸單元
伸縮架空式抽吸單元根據安裝方式可為T型式和柜式。柜式安裝在一個有4扇門的柜體內,柜子尺寸(長×寬×高=1200×300×2000mm) ,高度可以為3000mm,柜外有金黃色涂層,作業半徑8~10米。T型式尺寸長×寬×高=1200×200×3000mm,高度可以為5000mm,作業半徑可達到6~10米。

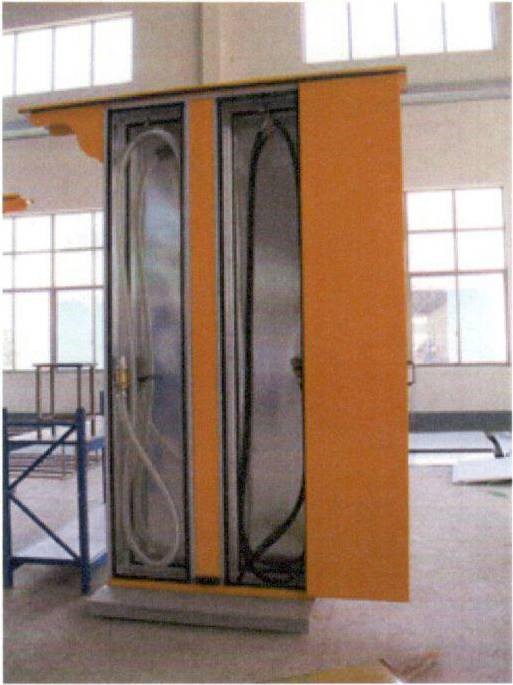

柜式單元

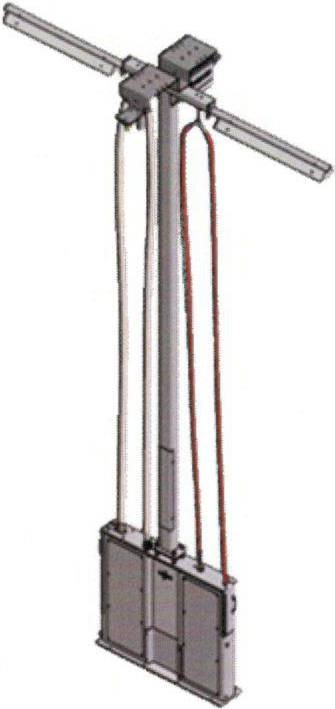

T型單元
